液压单元工作时油路的走向是什么样的发布时间:2019-10-14 10:12:53   点击:2073

液压单元工作时油路的走向是什么样的

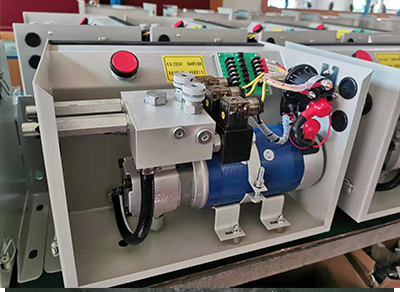

液压单元的结构包含有油箱、油泵、吸油管、过滤网、回油管等,油泵是按在一个阀座上,阀座另一侧是衔接电机,阀座上还有油路块,油路块上有各种阀。油泵由电机带动来完结吸油来供液压体系满意工况要求的。

所以说油泵是液压单元的动力元件,来为整个体系供压力油,其出口的压力油经过油管直接抵达操控阀的进油口,当然油箱上一般都会有过滤网;操控阀一般都是多路换向阀,只要多路换向阀才干满意体系多个执行机构的运动。

液压单元中电磁换向阀的换向依靠电磁铁,假如电磁换向阀是两位的,即两个换向方位,例如一换向方位为液压缸的伸出,第二个换向方位为液压缸的回缩。那么这个电磁换向阀即为两位四通电磁换向阀。



液压油经过电磁换向阀的P口进油,经过电磁铁通电来操控电磁换向阀的换向,假如换到一个方位,即P通A,假如想让液压缸运动那么B必然要和T通,这样才干构成通路。来操控液压缸的伸出。假如换到第二个换向方位的话,只是各个油口的相通换了,原理都是相同的。即P通B,A通T来操控液压缸的回缩。

液压单元中油泵出来的油进入油路块的进油孔,这个孔和电磁换向阀的P孔是通的。油经过油路块的进油孔进入换向阀P孔,换向阀经过阀芯的左右移动,操控油孔ABT那个出油,当然电磁换向阀下面的孔是PTAB孔。
